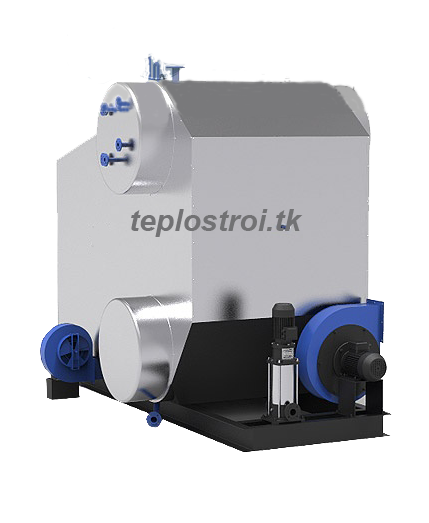

Котёл ДСЕ-2,5-14Шп

Котёл паровой ДСЕ-2,5-14Шп (Е-2,5-1,4Р) - паровой вертикально-водотрубный котёл, основными составными частями которого являются верхний и нижний барабаны, конвективный пучок и образующие топочную камеру левый топочный экран (газоплотная перегородка), правый топочный экран, фронтовой и задний экраны.
Устройство и принцип работы котла ДСЕ-2,5-14Шп (Е-2,5-1,4Р)

Компоновка поверхностей нагрева, т.е. взаимное расположение топки и конвективного пучка, представляют собой Д-образную конструкцию, в правой части которой находится топочное пространство с радиационными поверхностями нагрева, а в левой части – пучок конвективных труб.

Трубы заднего топочного экрана выполнены гнутыми и имеют разводку в верхней плоскости на два уровня, что позволяет получить за указанными трубами осадительно-дожигательную камеру, из которой производится возврат золового уноса в топочный объем.

Левый топочный экран котла ДСЕ-2,5-14Шп (Е-2,5-1,4Р) является и газоплотной перегородкой, отделяющей топочную камеру от конвективного пучка. В задней части котла (в районе осадительно-дожигательной камеры) левый топочный экран разрежён, что обеспечивает попадание дымовых газов в конвективный пучок. Верхняя часть котла ДСЕ-2,5-14Шп (Е-2,5-1,4Р) разрежённого участка экрана закрыта шамотными кирпичами, обеспечивающими проход всех дымовых газов через осадительно-дожигательную камеру.

Конвективный пучок котла ДСЕ-2,5-14Шп (Е-2,5-1,4Р) выполнен из коридорно-расположенных вертикальных труб, разделённых продольной (относительно барабанов котла) перегородкой на две части. В конце второй части конвективного газохода расположено окно для отвода дымовых газов от котла.

Благодаря перегородке движение дымовых газов в конвективном пучке происходит в горизонтальной плоскости с двумя поворотами на 180°: на выходе из осадительно-дожигательной камеры и в конвективном пучке.

На всех днищах барабанов котла ДСЕ-2,5-14Шп (Е-2,5-1,4Р) имеются лазы, обеспечивающие свободный доступ внутрь барабана при обслуживании труб поверхностей нагрева и проведении внутренних осмотров.

Для доступа внутрь топочной камеры и осадительно-дожигательной камеры на котле предусмотрены лазы.

Для сжигания твёрдого топлива на котле устанавливается топка «Шурующая планка» ТШПм-2,5.

Для управления работой котла, обеспечения расчетных режимов и безопасных условий эксплуатации котёл оснащается необходимой арматурой, дистанционным приводом к главной паровой задвижке, контрольно-измерительными приборами и приборами безопасности.

Котёл ДСЕ-2,5-14Шп (Е-2,5-1,4Р) поставляется двумя транспортабельными блоками: блок котла в обшивке и изоляции, топка ТШПм-2,5.
